如何自定義PAT檔案?
自定義PAT檔案有以下優點
IN CAD
1. 專案管理方便，設定清楚之後，不用擔心其他人任意修改
2. 作為資產檔，重複利用
IN REVIT
1. 正確且低效能的實作方式
2. 快速
REVIT裡的實際使用方式
1. 管理 >其他設定>填滿樣式
2. 新填滿樣式
3. 名稱>>你喜好的名稱
類型 >>選擇自訂

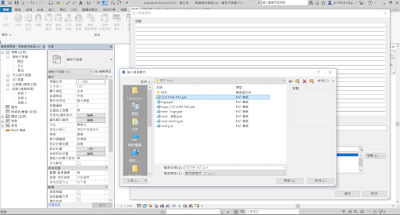

瀏覽 >
4.選擇樣式檔案>>CUSTOM-PAT.pat

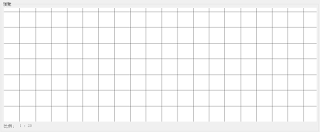

5.選擇樣式檔案內的樣式(預覽屠若太小，可拉大視窗)
(圖中顯示的單位為英吋，應為顯示上的BUG，不影響使用)
6.完成設定樣式
首先介紹PAT的儲存格式碼(以REVIT版本為主)
; 代表此行為註解 不會被讀取
;;;
代表這些行為註解 不會被讀取
代表這些行為註解 不會被讀取
代表這些行為註解 不會被讀取
;;;
;%UNITS=MM
上方行為此檔案之單位，無設定則預設為INCH
;%VERSION=3.0
文件版本號，方便管理用
以上為共通設定
然後是填滿樣式設定
範例_1
*FUGU_1, MY FIRST TEST HATCH
;%TYPE=MODEL
0, 0, 0, 0, 1000
0, 0, 600, 0, 1000
90, 0, 600, 0, 600
*FUGU_1
此處為填滿樣式名稱 也是REVIT中顯示的樣式名稱
,
逗號分隔(逗號皆為分隔用途，以下不贅述)
MY FIRST TEST HATCH
樣式的註解
;%TYPE=MODEL
表示此填滿樣式為模型樣式
即是實際存在的線，例如貼磚
如果改填入
;%TYPE=DRAFTING
表示此填滿樣式為製圖樣式
即時非實際存在的線(純表現法)，例如RC表面小點、木構造斜線等等
接著會看到5個數字
0, 0, 0, 0, 600
分別表示
角度 = 0 => 水平線
x,y-原點 = 0,0
shift = 0 => 線條的樣示沒有偏移(只對非實線有用)
offset = 8 => 離原點偏移之距離
沒有線樣式 => the line is solid
以上總共5個數字
所以如果製作
水平實線，每隔300mm一條則輸入
0, 0, 0, 0, 300

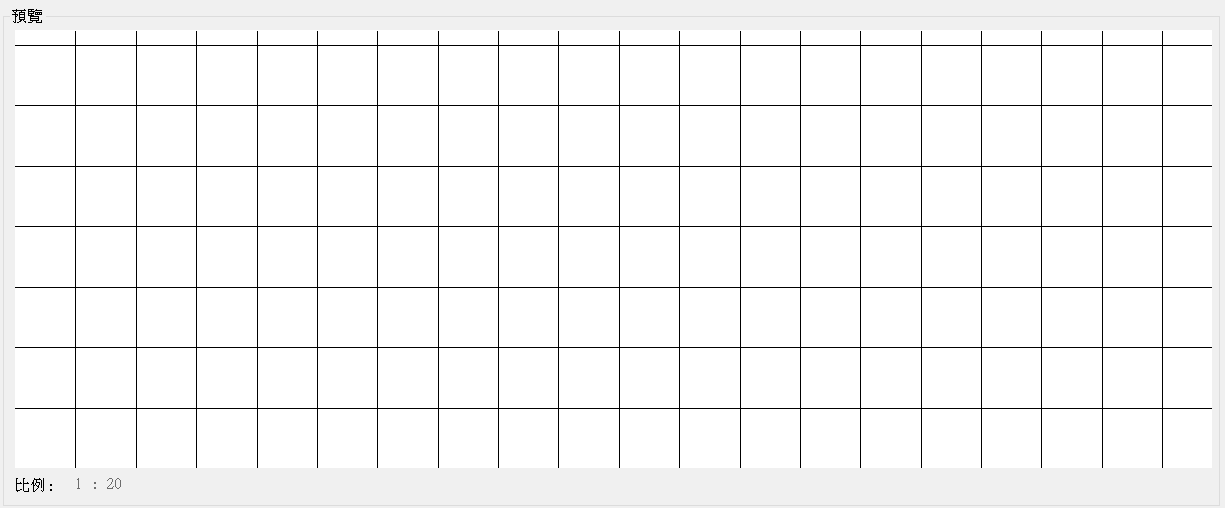

2.如果是水平垂直方格，圖面上為貼300x300mm之小磚
表示我們需要畫兩條線
1.水平實線，每隔300mm一條
2.垂直實線，每隔300mm一條
即為
0, 0, 0, 0, 300
90, 0, 0, 0, 300
3.如果一樣是水平垂直方格，但是先貼300x300mm之小磚，再貼300x600mm之大磚
表示我們需要
1.水平實線，每隔900mm一條
2.水平實線，起點移動300mm，每隔900mm一條
3.垂直實線，每隔300mm一條
即為
0, 0, 0, 0, 900
0, 0, 300, 0, 900
90, 0, 0, 0, 300
4.
以此類推水平垂直方格，左下先貼300x300mm之小磚，再貼300x600mm之大磚，再貼600x300mm之大磚，再貼600x600mm之大磚
表示我們需要
1.水平實線，每隔900mm一條
2.水平實線，起點移動300mm，每隔900mm一條
3.垂直實線，每隔900mm一條
4.垂直實線，起點移動300mm，每隔900mm一條
即為
0, 0, 0, 0, 900
0, 0, 300, 0, 900
90, 0, 0, 0, 900
90, 300, 0, 0, 900
如果是像紅磚一樣錯縫的貼法呢
(此檔案開頭已經設定為公制mm，所以若要想要切換單位，必須另開檔案)
假設磚頭600mm寬，200mm高，砌磚錯縫
表示我們需要
1.水平實線，每隔200mm一條
2.垂直虛線，每隔300mm一條，虛線的實虛為200mm實、200mm虛(可以想成每一條垂直磚縫，其實是虛線的實線與虛線交錯)，同時下一條虛線的線型需要偏移200mm
即為
0, 0, 0, 0, 200
90, 0, 0, 200, 200, 200, -200
(線型偏移) (實) (虛)
以下為範例檔
https://drive.google.com/file/d/13z86m1yGlBNPlFD_yEUyUzzB2fL2Muhw/view?usp=sharing
參考資料
AUTODESK REVIT 2016 說明
http://help.autodesk.com/view/RVT/2016/CHT/?guid=GUID-69192B73-394C-4EC6-B885-0A2945CBEB7A
